ผู้ใช้งานโปรแกรม PTCAD ได้สอบถามกันเข้ามาจำนวนมาก โดย admin จะแยกเป็นหัวข้อต่างๆ ดังนี้
– ประเภท License PTCAD
– 3D ที่ โปรแกรม PTCAD สามารถใช้งานได้
– Lisp ที่ PTCAD รองรับ และ Lisp ที่ PTCAD ไม่รองรับ
– PTCAD System Requirements
ประเภท License PTCAD
1. Standalone license: คือ รูปแบบที่อนุญาตให้ใช้งานได้ 1 เครื่อง ต่อ 1 license เท่านั้น
เหมาะสำหรับ: การใช้งานคนเดียวตลอด ซึ่งสามารถติดตั้งบนเครื่อง PC , Notebook และสามารถพกพานำไปใช้นอกสถานที่ได้สะดวก
2. Network license: คือ รูปแบบใบอนุญาตที่มีจำนวนผู้ใช้งานได้ มากกว่า 2 คน ขึ้นไป โดยอนุญาติให้ใช้ได้ ตามจำนวน license ที่มีอยู่ และสามารถติดตั้ง Software ได้ไม่จำกัดจำนวนเครื่อง ผ่านระบบ เครือข่าย LAN หรือ WLAN ได้
เหมาะสำหรับ : การใช้งานที่ต้องการความยืดหยุน เช่น ภายในองค์กรที่มีจำนวนผู้ใช้งานจำนวนมาก แต่ใช้งานไม่พร้อมกัน
3D ที่ โปรแกรม PTCAD สามารถใช้งานได้

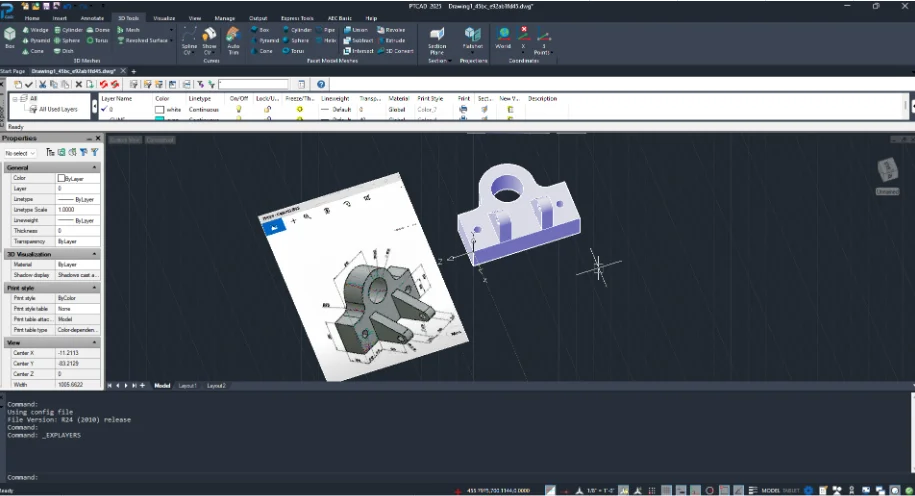

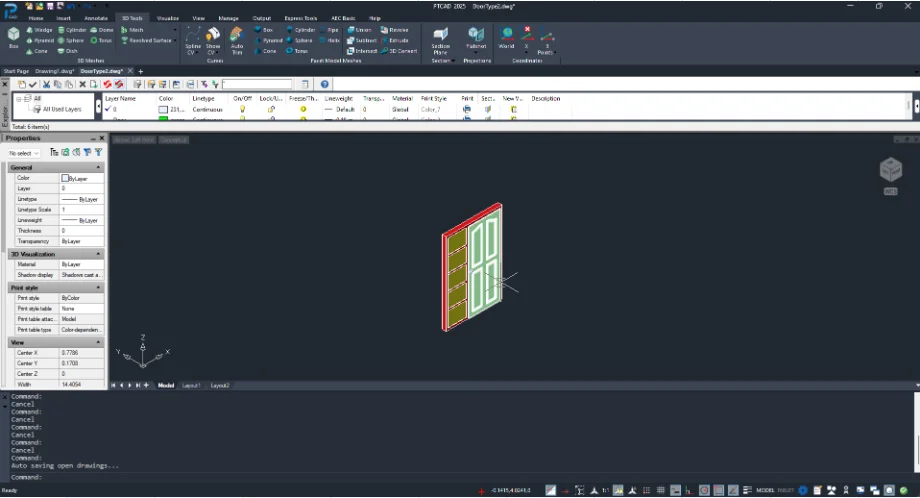

โปรแกรม PTCAD สามารถทำงานกับไฟล์ 3D ที่เป็นตระกูล DWG ได้เท่านั้น แต่ก็มีความสามารถในการเขียน 3D พื้นฐานด้วยเช่นกัน ด้วยการสร้างรูปแบบด้วยคำสั่งทางเรขาคณิตพื้นฐาน เช่น การใช้คำสั่ง Extrude และยังสามารถทำการปรับแต่งวัตถุต่าง ๆ ได้ เช่น Unite, Subtract, Intersect โดยรายละเอียดของสกุลไฟล์ 3D ต่าง ๆ ที่ PTCAD รองรับมีดังนี้:
- DWG / DXF – รองรับทั้ง 2D และ 3D (ไฟล์มาตรฐานของ AutoCAD)
- DGN – รองรับบางเวอร์ชัน (MicroStation)
- SAT – ไม่รองรับ
- STL – เปิดได้แต่ไม่สามารถแก้ไขได้
- OBJ – เปิดได้แต่ไม่สามารถแก้ไขได้
- STEP / IGES – ไม่รองรับ
ในส่วนของ object 3D ที่ เป็น Solid นั้น สามารถเปิดไฟล์ดูได้ แต่ไม่สามารถ Edit ได้
ในส่วนของงานขึ้นรูป 3D นั้น สามารถย้ายแกน WCS เพื่อ extrude เพื่อสร้างรูปทรงที่ซับซ้อนได้ในระดับนึง

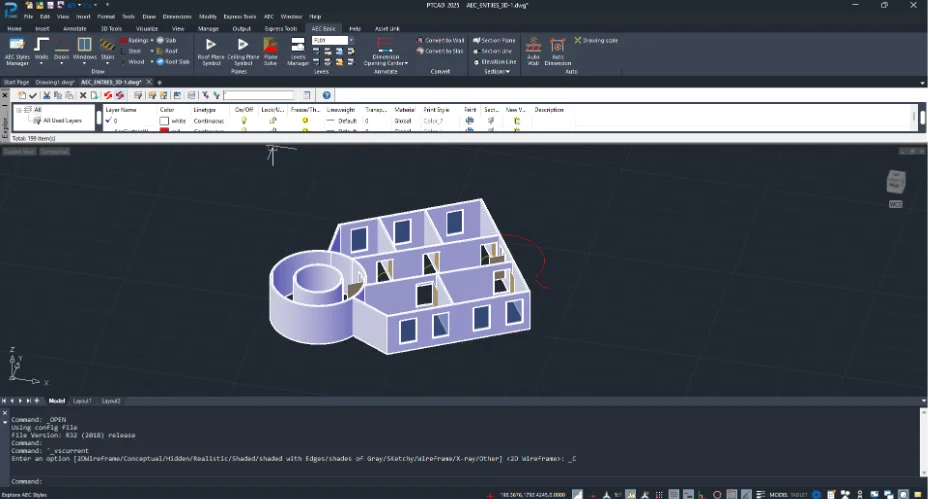

ในส่วนของ 3D อีกประเภทนึงที่น่าสนใจ ที่สามารถสร้างได้จากโปรแกรม PTCAD เท่านั้น คือ AEC Entity ที่สร้างจากคำสั่ง AEC Basic

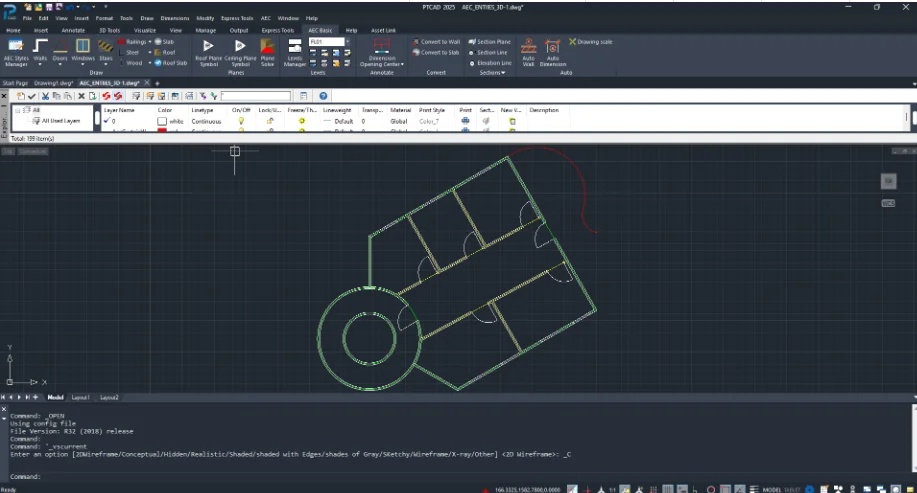

โดยที่วัตถุที่ออกมานั้น เมื่อมองจาก top view จะเป็น 2D และยังสามารถย้ายตำแหน่งได้เพียงใช้เมาส์ลากอีกด้วย
Lisp ที่ PTCAD รองรับ และ Lisp ที่ PTCAD ไม่รองรับ
Lisp ที่ PTCAD รองรับ :
PTCAD รองรับ LISP มาตรฐานทั่วไป เช่น:
(defun), (setq), (if), (while), (cond)
(command), (getint), (getreal), (getstring)
(entsel), (ssget), (entget), (entmod), (entdel)
(tblsearch), (tblnext)
(open), (read-line), (write-line), (close) (การทำงานกับไฟล์ธรรมดา)
Lisp ที่ PTCAD ไม่รองรับ :
กลุ่ม Visual LISP / ActiveX (AutoCAD-specific)
เหล่านี้เป็นคำสั่งเฉพาะของ Visual LISP และต้องการ COM/ActiveX ซึ่ง IntelliCAD ส่วนใหญ่ไม่รองรับ:
vlax-get-acad-object
vlax-create-object
vlax-get / vlax-put
vlax-invoke
vlax-get-property / vlax-put-property
vla-get-* / vla-put-* / vla-add-*
vla-open, vla-saveas
vl-load-com (มักใช้เพื่อเปิด COM interface)
ฟังก์ชันเฉพาะที่ PTCAD ไม่รองรับ :
acet-* (คำสั่งจาก AutoCAD Express Tools เช่น acet-ui-*, acet-alert, acet-layer-*)
dictadd, dictremove, dictnext (บางรุ่นของ IntelliCAD ไม่รองรับ)
command-s (เวอร์ชันของ AutoCAD สำหรับ command แบบ silent)
sssetfirst (บางเวอร์ชันของ IntelliCAD ทำงานไม่สมบูรณ์)
PTCAD System Requirements
| PTCAD รองรับการทำงาน | PTCAD ไม่รองรับ |
|---|---|
| – Windows 64bit only – Ram 4 GB – 10 Pro, Std (22H2 latest only) – 11 Pro, Std (22H2, 23H2, 24H2) – Server 2016, 2019, 2022) | – Windows 32bit ทุกเวอร์ชั่น – Windows 11 ที่ Update หรือต่ำกว่า 22H2 – Windows 10 ที่ Update หรือต่ำกว่า 22H2 – Windows 8 หรือเก่ากว่า – Windows Server 2013 หรือเก่ากว่า |
Minimum System Requirements
Minimum software and hardware requirements
Intel® Pentium® 4 or comparable, faster processor recommended.
4.5GB of free hard disk space recommended for typical installation and Setup files
1024 x 768 VGA or higher resolution, video adapter, and monitor.
Graphics card compatible with OpenGL Version 1.4 or higher.
หากมีคำถามเพิ่มเติม อื่นๆ และ ต้องการแจ้งปัญหาการใช้งาน สามารถแจ้งได้ที่ https://cs.pt-cad.com/ นะครับ
ขอบคุณข้อมูลและ media จาก https://ptcadthailand.com/
